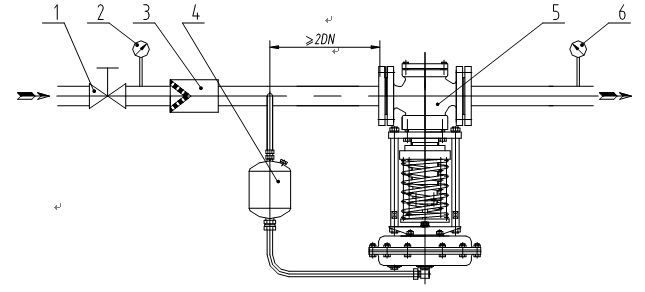

自力式调理阀装置图

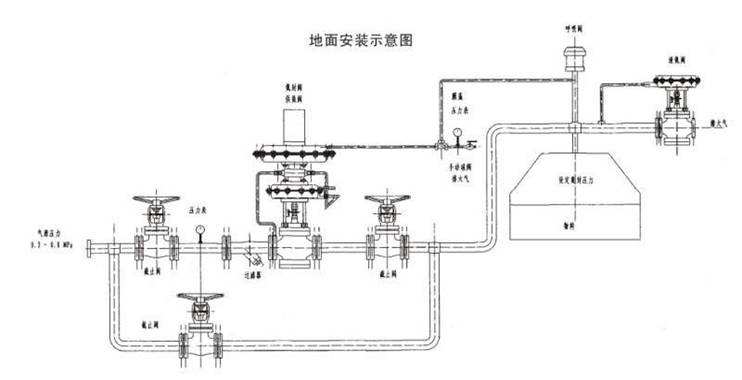

自力式调理阀地面装置图

　　自力式调理阀的装置与调试

　　一、、、带指挥器型调压原理

　　指挥器操作型自力式压力调理阀无需外加能源，使用被调介质自身压力作为动力源，引入指挥器以控制主阀的阀芯位置来改变阀门的介质流量，使阀后压力坚持恒定。
。介质由阀体上箭头偏向流经阀体，上游压力P1经由滤减压阀进入指挥器B室作为驱动源使用。
。受控的下游压力P2经到茏鬈传送到指挥检测室A，并在此转换成定位力。
。当下游压力升高或降低时，使指挥器阀芯位移，气源进入C，使调压阀趋向开启或关闭，从而抵达减压、、、稳压的目的。
。

　　二、、、装置注重事项：

　　1、、、阀门装置偏向与流向一定要包管一致。
。

　　2、、、阀门使用工艺参数一定要与名牌一致。
。

　　3、、、管道内要求介质清洁，无粉尘，坚硬的颗粒。
。

　　三、、、调试

　　1、、、缓慢翻开阀前手动阻止阀，并视察阀后管道压力表，审查压力是否在阀门设计值内。
。（注：瞬间翻开阀前控制阀门）

　　2、、、如阀后压力与设计值一致，无需调试。
。

　　3、、、如阀后压力不在工艺值规模内，首先翻开防雨罩，调解蝴蝶螺母。
。（顺时针调理，阀后压力增大，反之减小。
。）

　　4、、、如阀门有震荡或压力不稳固。
。先视察减压阀压力，是否在2-2.5kg规模内。
。

　　5、、、如不在2-2.5kg规模内，调理减压阀使值落在以上规模内。
。

　　6、、、若是震荡，翻开限流阀防雨罩，松开拼紧螺母，顺时针转动限流阀芯螺杆究竟后再逆时针转动一周，再视察阀门是否震荡。
。

　　7、、、调试完毕后，将拼紧螺母拼紧。
。
