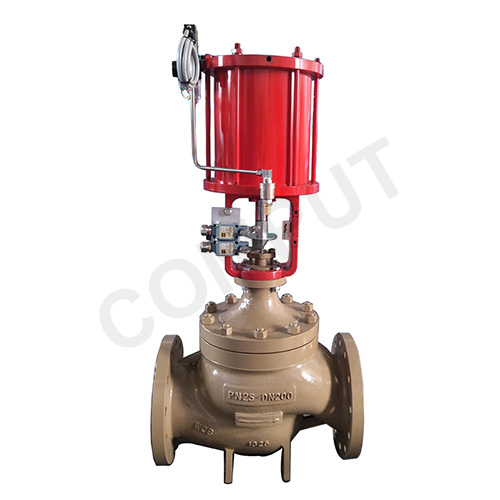

ZSPQ-DN50薄膜单座气动调理阀

ZSPQ-DN50薄膜单座气动调理阀

产品形貌

产品型号：：	ZSPQ	适用介质：：	水、、油品、、蒸汽、、液体
公称通径：：	DN50	结构形式：：	单座
公称压力：：	1.6MPa～6.4MPa	毗连方式：：	法兰、、焊接、、螺纹
适用温度：：	-29?C～+550?C	驱动方式：：	气动
阀体材质：：	铸钢、、不锈钢	制造标准：：	国标GB、、德国DIN、、美国API、、ANSI

产品说明

本公司生产的ZSPQ-DN50薄膜单座气动调理阀是接纳顶部导向结构，，，由弹簧气动薄膜执行机构和角式调理阀阀体组成。。具有结构紧凑、、重量轻、、行动迅速、、流体通道呈流线型、、压降损失小、、阀容量大、、流量特征准确、、拆装利便等优点，，，可实现对工艺管路流体介质的自动调理控制，，，阀芯接纳顶导向结构，，，流路简朴、、阻力小、、易于冲洗的特点，，，普遍应用在电力、、石油、、化工、、冶金、、环�！�、、水处理、、轻工、、建材等工业自动化辖档挽域，，，用于准确控制气体、、液体等介质。。

阀体介绍

形式	直通单座铸造球型阀
公称通径	20、、25、、32、、40、、50、、65、、80、、100、、125、、150、、200mm
公称压力	PN16、、40、、64bar
法兰标准	JB/T79.1-94、、792-94等
材料	铸钢( ZG230450)、、铸不锈钢（ZGICr18Ni9Ti、、ZGICr18Ni12M02Ti）等
上阀盖	标准型：：-17-230℃ 散热型：：230-450℃ 低温型：：-60--196℃ 波纹管密封型：：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、、含浸聚四氰乙烯石棉填料、、石棉纺织填料、、石墨填料

阀内组件

阀芯型式	单座柱塞型阀芯、、套筒阀芯
流量特征	等百分比特征和线性特征
材料	不锈钢（1Cr18Ni9Ti、、1Cr18Ni12M02Ti、、17-4PH、、9Cr18、、316L）、、不锈钢堆司太莱合金、、钛和耐侵蚀台金等。。

执行机构

型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有用面积cm2	350	350	560	900	1400
行程mm	10、、16	25	40	40、、60	100
弹簧规模KPa	20-100（标准）、、20-60、、60-100、、40-200、、80-240
膜片质料	丁晴橡胶夹尼龙布、、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RCl/4"
情形温度	-30-70℃

作用形式：：气关式（B）- 失气时阀位开（FO）；；气开式(K)一失气时阀位关(FC)
附件：：定位器、、空气过滤减压器、、保位阀、、行程开关、、阀位传送器、、手轮机构等

性能参数

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点误差%	气开	始点	土2.5	±1.0
		终点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	土2.5	±1.0
额定行程误差%			≤2.5
走漏量1/h			0.01%X阀额定容量
可调规模R			30:1

额定流量系数Kv、、额定行程

公称通径DN（mm）		20				25	32	40	50	65	80	100	125	150	200
阀座直径DN（mm）		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
额定流量系数Kv	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L（mm）		10				16	25			40			60
配用执行机构型号		ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45

允许压差

公称通径DN (mm)			20				25	32	40	50	65	80	100	125	150	200
阀座直径DN (mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
执行机构			ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
作用方式	气源压力 (Kpa)	弹簧规模 (Kpa)	允许压差△(bar)
气关	140	20~100	64	61.9	39.6	22.3	21.4	8.7	5.6	3.5	3.4	2.2	1.4	1.5	1	0.6
	250	20~100	64	64	64	64	64	56.8	36.4	23	22.1	14.3	9.1	9.5	6.6	3.7
	400	40-200	64	64	64	64	64	64	50.4	31.8	30.6	19.8	2.6	13.2	9.2	5.2
气开	140	20~100	44.6	30.9	19.8	11.6	7	4.4	2.8	1.8	11.7	1.1	0.7	0.7	0.5	0.3
	250	40-200	64	64	59.4	33.4	21.4	13.1	8.1	5.3	5.1	3.3	2.1	2.2	1.5	0.9
	400	80-240	64	64	64	64	49.9	30.5	19.5	12.5	11.8	7.8	5	5.1	3.6	2.1

备注：：关于波纹管密封调理阀，，，最大允许压差为10bar，，，表中数值若小于10bar则稳固，，，若大于10bar则取l0bar.

主要形状尺寸

形状尺寸及重量单位：：mm
公祢通径		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
H3	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		238	238	402	402	405	627	628	635	698	702	728
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量 (kg)	PN16/40	21	22	24	32	38	62	67	83	132	160	245
重量 (kg)	PN64	24	25	30	42	52	78	82	102	170	190	285

备注：：
1、、表中重量为不带附件标准数据，，，也可装置侧装式手轮。。
2、、阀门法兰及法兰端面距可按用户指定标准制造，，，如：：ANSI，，，JIS，，，DIN标准。。

主要形状尺寸

公祢通径		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1		700	700	700	700	700	700	700	700	700	700	700
H2		298	298	298	298	298	380	380	380	510	510	510
H3		88	88	88	88	88	94	94	94	110	110	110
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
D1	PN16/40	230	230	250	270	305	342	375	430	490	556	665
D1	PN64	270	270	305	342	375	430	490	556	665	665	765
D2	PN16/40	310	310	335	335	390	430	465	502	585	660	770
D2	PN64	355	355	390	430	465	520	585	600	770	770	890
h		15	15	15	15	15	18	18	18	20	20	20
n-d	PN16/40	8-12	8-12	8-12	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16
n-d	PN64	8-14	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16	18-16	18-16
Y		45	45	60	65	75	90	104	135	165	195	245
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量	（kg）	40	48	52	60	68	90	105	143	210	282	315

备注：：
1、、保温长度以700mm为例，，，表中重量为PN16数据，，，也可装置侧装式手轮。。
2、、阀门法兰及法兰端面距可按用户指定标准制造，，，如：：ANSI，，，JIS，，，DIN标准。。

主要形状尺寸

公祢通径	20	25	32	40	50	65	80	100	125	150	200
L	181	184	220	222	254	276	298	352	410	451	600
A	285	285	285	285	285	360	360	360	470	470	470
H1	152	152	177	177	183	221	221	230	315	355	385
H2	298	298	298	298	298	380	380	380	510	510	510
H3	220	220	240	240	240	350	350	360	420	470	500
H5	75	81	89	95	109	121	133	146	160	180	210
L1	101	101	108	108	108	123	123	123	140	140	140
L2	126	126	126	130	141	156	170	180	200	220	265
C	220	220	220	220	220	270	270	270	320	320	320
H6	180	180	180	180	180	236	236	236	310	310	310
法兰规格DN	40	40	50	65	80	100	125	150	200	250	300
重量（kg）	26	27	35	44	56	84	88	109	185	202	305

备注：：
1、、表中数据位PN16数据，，，也可装置侧装式手轮。。
2、、阀门法兰及法兰端面距可按用户指定标准制造，，，如：：ANSI，，，JIS，，，DIN标准。。
