本适用新型属于阀门手艺领域 ，，，详细涉及一种超微压指挥器操作型自力式调理阀。。
配景手艺：：：
指挥器操作型自力式调理阀 ，，，接纳先导阀结构设计 ，，，以阀后介质压力为动力源 ，，，引入到指挥器阀膜室 ，，，作用于控制膜片上以控制指挥器的阀芯位置 ，，，改变流经指挥器阀座的介质压力和流量 ，，，使阀门后端压力坚持准确恒定。。
但现有手艺的指挥器操作型自力式调理阀的结构设计保存不对理之处 ，，，诸如副阀芯与副阀座密封面的接触面积小 ，，，密封严密性差；；调解设定压力时易引起调理弹簧扭转 ，，，导致控制阀芯运动精度变差 ，，，而影响到阀门的调理精度和事情稳固性 ，，，不可很好地顺应设定压力0.5kPa 及以下的超微压调理控制。。
手艺实现要素：：：
针对现有手艺保存的弱点 ，，，本适用新型的目的在于设计提供一种超微压指挥器操作型自力式调理阀。。
本适用新型的手艺解决方案是：：：一种超微压指挥器操作型自力式调理阀 ，，，包括主阀1、、阀前到茏鬈2、、过滤减压器3、、指挥器阀4、、指挥器阀到茏鬈5、、针形调理阀6和阀后到茏鬈7；；主阀1由底盖11、、主阀体12、、主阀芯13、、主阀座14、、密封套筒15、、支架16与主膜室17组成；；指挥器阀4由闷盖41、、副阀体42、、副阀座43、、控制膜室44、、副阀芯45、、调理弹簧46、、调理盘47、、罩盖48、、调理螺母49、、平面球轴承50及联接件组成。。指挥器阀4装置于主阀1的上部 ，，，主阀入口端通过阀前到茏鬈2与指挥器阀4左端口相连 ，，，主阀出口端通过阀后到茏鬈7与主阀膜室的下膜室D相通 ，，，指挥器阀4右端口通过到茏鬈5与针形调理阀6上端口相通 ，，，针形调理阀6下端口F通过到茏鬈与主阀膜室17的上膜室C相通,主阀出口端取压口通过到茏鬈与控制膜室44的上膜室A相连 ，，，其特征在于：：：所述指挥器阀的副阀芯45的密封面是压嵌在其下端的氟橡胶密封块451 ，，，所述副阀座43上端加工成圆锥形刀口状。。
在本手艺方案中 ，，，在所述指挥器阀的调理盘47与调理螺母49之间加装有平面球轴承50。。
在本手艺方案中 ，，，所述罩盖48是注塑件。。
在本手艺方案中 ，，，在所述指挥器阀的控制膜室内设置限制控制膜片上下移动位置的限位杆。。
本适用新型带来的有益效果是：：：指挥器阀的副阀芯与副阀座为氟橡胶质料的刀口状平面线密封 ，，，密封比压大 ，，，密封严密性与事情稳固性好 ，，，从而提高阀门对超微压力控制的反映迅速度。。
附图说明
图1是本适用新型的结构示意图。。

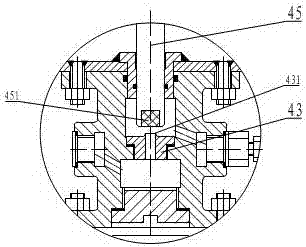

图2是本适用新型中指挥器阀的副阀芯与副阀座的结构放大图。。
详细实验方式
下面连系附图对本适用新型的实验例作进一步说明。。
如图所示的一种超微压指挥器操作型自力式调理阀 ，，，包括主阀1、、阀前到茏鬈2、、过滤减压器3、、指挥器阀4、、指挥器阀到茏鬈5、、针形调理阀6和阀后到茏鬈7；；主阀1由底盖11、、主阀体12、、主阀芯13、、主阀座14、、密封套筒15、、支架16与主膜室17组成；；指挥器阀4由闷盖41、、副阀体42、、副阀座43、、控制膜室44、、副阀芯45、、调理弹簧46、、调理盘47、、罩盖48、、调理螺母49、、平面球轴承50及联接件组成。。指挥器阀4装置于主阀1的上部 ，，，主阀入口端通过阀前到茏鬈2与指挥器阀4左端口相连 ，，，主阀出口端通过阀后到茏鬈7与主阀膜室的下膜室D相通 ，，，指挥器阀4右端口通过到茏鬈5与针形调理阀6上端口相通 ，，，针形调理阀6下端口F通过到茏鬈与主阀膜室17的上膜室C相通,主阀出口端取压口通过到茏鬈与控制膜室44的上膜室A相连 ，，，其特征在于：：：所述指挥器阀的副阀芯45的密封面是压嵌在其下端的氟橡胶密封块451 ，，，所述副阀座43上端加工成圆锥形刀口状431。。将副阀芯与副阀座的锥面密封结构 ，，，刷新为氟橡胶质料的副阀芯平面软密封面 ，，，与副阀座刀口状密封面形成平面线密封结构 ，，，可显著提升指挥器阀的密封严密性 ，，，从而提高阀门对超微压力控制的反映迅速度。。
在所述指挥器阀的调理盘47与调理螺母49之间加装有平面球轴承50 ，，，以刷新在调解设定压力时引起调理弹簧扭转 ，，，导致控制阀芯运动精度变差的结构缺陷 ，，，从而可有用提高阀门的调理精度和事情稳固性。。
所述罩盖48接纳注塑件 ，，，将原产品的钢制防护罩盖改成注塑件 ，，，既轻盈雅观 ，，，又可节约制造本钱。。
在所述指挥器阀的控制膜室44内设置限制控制膜片上下移动位置的限位杆 ，，，起到限制控制膜片的运动幅度规模 ，，，可有用提高其使用寿命。。
其事情原理是：：：事情前主阀处于闭合、、指挥器阀处于开启状态。。当介质由箭头偏向流入主阀 ，，，通过阀前到茏鬈2进入指挥器阀 ，，，再经阀后到茏鬈7、、针形调理阀6进入主阀上膜室C ，，，主阀芯13向下移动 ，，，使主阀开启 ，，，介质经节约后流出。。当阀后压力P2升高至大于指挥器阀初始设定压力时 ，，，阀后压力P2进入主阀下膜室D,推动主阀芯13上移 ，，，使主阀芯与主阀座间的流通面积减小 ，，，使得阀后压力降低（粗调）。。同时阀后压力P2进入指挥器阀上膜室A ，，，经控制膜片的感应放大 ，，，推动副阀芯45下移 ，，，使指挥器阀逐渐关闭 ，，，介质流经指挥器阀的节约阻力增大 ，，，使得动力源压力Ps减小 ，，，进入主阀上膜室介质压力响应减小 ，，，主阀进一步关小 ，，，阀后压力继续减�。。ň鳎� ，，，最后趋于平衡 ，，，阀后压力P2坚持在设定值。。
当阀后压力P2降低至小于指挥器阀初始设定压力时 ，，，作用偏向与上述相反 ，，，通过主阀粗调及指挥器阀的精调 ，，，使P2增大 ，，，最后趋于平衡使出口压力坚持在设定值。。
主阀的初始设定压力凭证阀前压力规模 ，，，通过选用差别有用作用面积的膜室或差别刚度的气转动簧举行确定 ，，，指挥器阀的初始设定压力可通过调解调理弹簧46的预紧力举行设定。。
本说明书中未作详细形貌的内容 ，，，属于本专业手艺职员公知的现有手艺。。
