本适用新型涉及阀体手艺领域，，，尤其涉及一种电动调理阀。
配景手艺：
调理阀是流体流程控制系统中改变流体流量的装置，，，是整个流体流程控制系统必不可少的控制终端。调理阀性能的优劣直接影响到系统的整体性能。在流体输配的异程管网变流量水系统中，，，现实设计的时间往往只思量最倒运环路的阻力盘算，，，当系统最倒运节点的作用压力得以包管的同时，，，其他节点的作用压力往往大于设计值，，，进而会导致整个异程管网变流量水系统泛起水力失调征象。
为了缓解上述水力失调征象，，，现在通常接纳调理阀作为控制终端来调理各个环路的流量。可是，，，现在的调理阀需要人工手动操作，，，因此保存操作不利便的问题。
手艺实现要素：
本适用新型的目的是提供一种电动调理阀，，，以解决现在的调理阀通过人工手动操作保存的操作不利便的问题。
为了实现上述目的，，，本适用新型提供如下手艺方案：
一种电动调理阀，，，包括阀体、、、阀体顶盖、、、阀轴、、、阀锥体和电动执行器；；；其中：所述阀体具有阀腔、、、进水口和出水口，，，所述阀腔连通所述进水口和所述出水口；；；所述阀锥体位于所述阀腔内，，，所述阀体顶盖封盖于所述阀体的顶端；；；所述阀轴的一端与所述阀锥体牢靠相连，，，另一端与所述电动执行器相连；；；所述电动执行器通过所述阀轴发动所述阀锥体移动以调理所述进水口与所述出水口之间的开度。
优选的，，，上述电动调理阀中，，，所述阀轴与所述阀体顶盖之间通过密封函组件相连。
优选的，，，上述电动调理阀中，，，所述密封函组件包括多道密封填料和设置于所述密封填料中的张紧弹簧，，，所述张紧弹簧向所述多道所述密封填料 施加使其贴紧于所述阀轴的弹力。
优选的，，，上述电动调理阀中，，，所述密封函组件与所述阀体顶盖之间通过螺纹配合，，，且两者的螺纹配合段通过密封圈密封相连。
优选的，，，上述电动调理阀中，，，所述进水口和出水口均设置有测压讨论。
优选的，，，上述电动调理阀中，，，所述阀锥体通过阀锥座与所述阀轴牢靠相连；；；所述阀锥座与所述阀腔的内壁密封贴合，，，且能够相关于所述阀腔的内壁滑动。
优选的，，，上述电动调理阀中，，，所述阀锥座与所述阀锥体之间夹设有密封垫片；；；
优选的，，，所述阀腔的内壁设置有过流孔，，，通过阀锥座发动密封垫压紧于过流孔上外貌来实现阀门的完全关断。
本适用新型提供的电动调理阀中，，，电动执行器与阀轴相连，，，通过阀轴发动阀锥体移动进而实现电动调理阀的开启和关闭。相比于手动操作而言，，，本适用新型提供的电动调理阀接纳电驱动实现电动调理阀的启闭，，，操作较为利便。
附图说明
为了更清晰地说明本申请实验例或现有手艺中的手艺方案，，，下面将对实验例中所需要使用的附图作简朴地介绍，，，显而易看法，，，下面形貌中的附图仅仅是本适用新型中纪录的一些实验例，，，关于本事域通俗手艺职员来讲，，，还可以凭证这些附图获得其他的附图。
图1为本适用新型实验例提供的电动平衡阀的结构示意图；；；

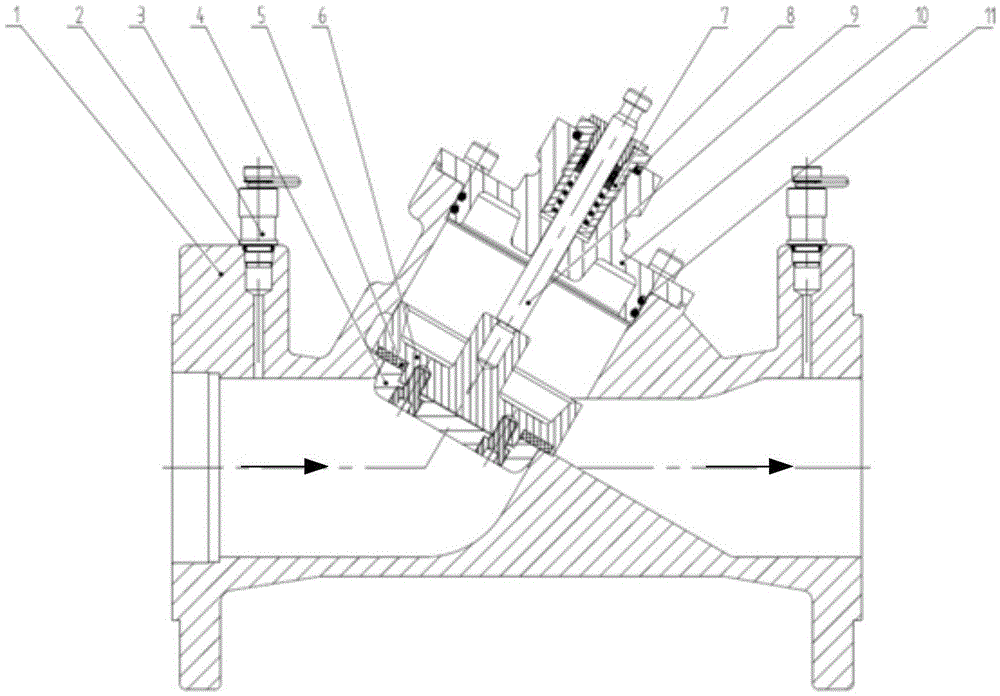

图2是图1的部分结构剖视图。
详细实验方式
为了使本事域的手艺职员更好地明确本适用新型的手艺方案，，，下面将连系附图对本适用新型作进一步的详细介绍。
请参考图1和2，，，本适用新型实验例提供一种电动调理阀。所提供的电动调理阀包括阀体1、、、阀体顶盖10、、、阀轴9、、、阀锥体4和电动执行器12。
阀体1通常为铸铁材质。优选的，，，阀体1的材质为球墨铸铁。相比于现在接纳灰铸铁材质的阀体而言，，，接纳球墨铸铁为材质的阀体1可遭受更大的事情压力，，，清静系数较高，，，清静性较可靠。阀体1具有阀腔、、、进水口和出水口。阀 腔连通进水口和出水口。
阀锥体4位于阀腔内，，，阀体顶盖10封盖于阀体1的顶端。阀体顶盖10与阀体1通常接纳内六角螺栓牢靠相连。阀体顶盖10与阀体1之间接纳双O型圈11密封，，，双O型圈11能较好地提高阀体顶盖10与阀体1之间的密封效果。
阀轴9的一端与阀锥体4牢靠相连，，，另一端与电动执行器12相连。电动执行器12通过阀轴9发动阀锥体4移动以调理进水口与出水口之间的开度，，，进而实现流量的调理。
本实验例提供的电动调理阀中，，，电动执行器12与阀轴9相连，，，通过阀轴9发动阀锥体4移动进而实现电动调理阀的开启和关闭。相比于人工手动操作而言，，，本实验例提供的电动调理阀接纳电驱动实现电动调理阀的启闭，，，操作较为利便。
本实验例中，，，电动执行器12的控制信号可以为比例三浮点(双开关量)、、、比例调理模拟量(0-10VDC、、、4-20mADC)及浮点电压反馈等种种控制器控制，，，可凭证调理及关断压差选择适合的驱动力。本实验例提供的电动调理阀还可以与其他接纳相同毗连方式的执行机构配合使用，，，适用规模普遍。
本实验例中，，，阀轴9与阀体顶盖10之间可以通过密封函组件7相连。通常，，，密封函组件7与阀体顶盖10之间通过螺纹配合。密封函组件7与阀体顶盖10的螺纹配合段可通过密封圈8密封。密封函组件7的各个部分相互毗连以形成一个整体，，，这便于密封函组件7的替换，，，同时能简化电动调理阀生产时的装置工序。
密封函组件7包括多道密封填料和张紧弹簧，，，张紧弹簧设置于多道密封填料中，，，张紧弹簧向多道密封填料施加使其贴紧于阀轴9的弹力。该弹力能使得多道密封填料贴紧阀轴9以举行密封填料与阀轴9之间的间隙赔偿。当多道密封填料泛起磨损时，，，张紧弹簧会将多道密封填料贴紧阀轴9，，，可见上述张紧弹簧能延伸多道密封填料的使用寿命，，，从而实现阀轴9与多道密封填料之间持续密封。
本实验例提供的电动调理阀中，，，进水口和出水口均可以设置有测压讨论3，，，测压讨论3能与专用丈量仪表配合，，，进而划分检测进水口和出水口 的水压。测压讨论3与阀体1之间设置有O型圈2，，，以确保测压讨论3设置处的密封。
本实验例中，，，阀锥体4通过阀锥座6与阀轴9牢靠相连，，，阀锥座6与阀腔的内壁密封贴合，，，且能够相关于阀腔的内壁滑动。阀锥座6能够实现阀锥体4的启闭越发稳固，，，并且能使得流体在流速转变时对阀轴9的撞击较小，，，进而能减小撞击所爆发的震惊对密封函组件7等部件的使用寿命。
请再次参考图2，，，阀锥座6与阀锥体4之间夹设有密封垫片5，，，通常，，，阀锥座6与阀锥体4和密封垫片5通过内六角螺栓牢靠相连。阀腔的内壁可以设置有过流孔，，，通过阀锥座发动密封垫压紧于过流孔上外貌来实现阀门的完全关断。
以上只通过说明的方式形貌了本适用新型的某些树模性实验例，，，毋庸置疑，，，关于本事域的通俗手艺职员，，，在不偏离本适用新型的精神和规模的情形下，，，可以用州差别的方式对所形貌的实验例举行修正。因此，，，上述附图和形貌在实质上是说明性的，，，不应明确为对本适用新型权力要求�；；；す婺５南拗啤�
